Двухканальный видеорегистратор на картах SD объемом до 128GB с GSM модулем (поддерживаются операторы MTS, Beeline, Megafon, TELE2 и др.), предназначен для охраны и контроля любого помещения, где нет Internet, телефона или другого проводного соединения с цивилизацией. Отсылка JPG-картинок с ASV-RF03-GSM работает ВЕЗДЕ где есть GPRS (90% территории нашего материка). Время отсылки составляет 0,5-2 минуты и зависит от выбраного Вами оператора, уровня сигнала в сети, и времени суток.
Скорость записи от 1 кадра в день до 25 к/сек. Циклическая запись видео до месяца. При записи двух каналов одновременно - 6 к/сек. на канал. Встроенный Детектор Движения одновременно работает на всех каналах. Просмотр на обычном телевизоре или компьютере. Программа RFPlay предназначена для настройки ASV-RF03-GSM, подсчета пассажиров, быстрого и покадрового (вперед/назад) просмотра с SD карты или HDD компьютера, сортировки и быстрого сохранения на HDD компьютера.
Наличие видеовыхода позволяет просмотреть запись или любой из каналов на обычном телевизоре. Для переноса данных на компьютер используется стандартный ридер (1 GB считывается за 1 минуту).
На карту 32GB при скорости записи 3 к/сек. непрерывное время записи без Детектора Движения составит 64 часа, с Детектором Движения - несколько недель. Программа расчета времени записи для RF (5 KB).
От двух до восьми Alarm-входов. Автодозвон или SMS по Детектору Движения, алармам (8 входов-8 номеров) и таймеру. Отсылка JPG - картинок (текущих или из архива SD карты) по запросу через SMS или Internet, или по ДД, алармам (8 номеров-8 E-mail) и таймеру. Программируемый Alarm-выход с ОК. Акустический контроль и подключение внешних устройств через ASV-MR01. Для быстрого доступа к E-mail с мобильного телефона, используйте www.mail.ru. "Живое" видео Устройство не передает, т.к. с сегодняшними скоростями наших операторов это не реально. На 99% территории России 3G просто нет, а если и есть, то реальная скорость передачи как у GPRS. Кроме того, скорость передачи всегда в несколько раз меньше скорости приема, об этом операторы умалчивают. Качество JPG-картинок можно посмотреть здесь.
В Устройстве предусмотрен возврат к заводским установкам - оптимальным для охраны помещения. Устройство АВТОМАТИЧЕСКИ определит количество подключенных камер и сделает нужные установки (запись будет производиться по Детектору Движения, скорость записи 3 к/сек., длина клипа 3 сек., время разрыва между клипами 0 сек.).
Меню настроек позволяет настроить Устройство под любую задачу, от записи одиночных кадров до записи видео по различным событиям и с разной скоростью до подсчета пассажиров.
Использование для записи собственного формата (*.rf), гарантирует целостность записываемого файла, защищает его от подделки и на видео не будет размытости движущихся объектов присущих всем регистраторам на CMOS камерах. Возможна "горячая" замена карты. При аварийном пропадании питания все отснятые кадры сохраняются, на регистраторах записывающих в формате AVI, MP4, H.264 последний клип (не кадр!) теряется.
Рекомендуется использовать карты SD class 4 или выше от Kingston, Qumo, Silicon Power, A-Data с "родными" ридерами для быстрого чтения.
Изделие сертифицировано и защищено патентами.
Режимы работы:
Охрана: - запись видеоклипов (одиночных кадров) по любому из датчиков.
Ожидание: - запись видеоклипов (одиночных кадров) только по кнопке.
Просмотр: - работа с записанными видеоклипами (одиночными кадрами).
Работа с меню:
- изменение пользовательских настроек и установок: (скорость и длительность записи, задержки до начала записи, между записями и прочее).
Возможности:
Два или четыре видеовхода (настройки свои для каждого канала).
Запись всех каналов одновременно.
Скорость записи видеоклипов от 1 кадра в день до 25 к/сек.
Время разрыва между клипами 0 сек.
Циклическая запись видео до месяца.
Носитель: SD до 128GB.
"Горячая" замена карты.
Автоматическое начало записи при подаче питания.
Быстрый и покадровый (вперед/назад) просмотр.
Автодозвон или SMS по ДД, алармам (8 входов-8 номеров) и таймеру.
Отсылка JPG - картинок (текущих или из архива SD карты) по запросу через SMS или Internet, или по Детектору Движения, алармам (8 номеров-8 E-mail) и таймеру.
Программируемый Alarm-выход с ОК управляемый через SMS, длительность включения до 999 мин. для включения через SMS устройств на охраняемом объекте (свет, обогреватель и пр.).
Акустический контроль и подключение внешних устройств через ASV-MR01.
Устройство может работать без камер и SD карты, или активировать работу с ними по Alarm-входам, при этом I среднее 80 mA.
Запись зеркального изображения с камер.
Режим "черного ящика"-через USB блокируются кнопки управления.
Обновление прошивки через USB.
Возврат к заводским установкам и автоматическая настройка.
Запись по встроенному Детектору Движения.
Запись по Alarm-входу (8 входов/1 выход).
Запись по таймеру.
Запись по кнопке.
Запись постоянная (по появлению питания).
Рабочий температурный диапазон: -35...+70°С.
Подсчет пассажиров (2-а счетчика). Требуется прошивка "Counter".
Гарантия 2-а года.
Дополнительная информация:
Программа расчета времени записи для RF (5 KB)
Программа проверки качества SD карты (700 KB)
Скачать RFplay v.4.0b от 06.02.12 для просмотра SD и SDHC карт через ридер, файлов *.rf с HDD, через Internet и сохранения в форматах *.rf, *.avi и *.bmp. Навигатор и экспорт данных GPS в GPX формат (1,5 MB)
Инструкция к RFplay (700 KB)
Инструкция ASV-RF03-GSM (2-а и 4-е канала) от 02.02.12 (950 KB)
Полная схема подключения ASV-RF03-GSM (90 KB)
6 вариантов схем подключения RF или MF (140 KB)
Скачать драйвер (для XP, Vista, 7) (релиз 2006г.-2009г., 1,5MB)
Кодек XviD для сжатия в 10-20 раз формата RF в AVI через программу RFPlay (650KB)
Клипы записанные на ASV-RF03-GSM (30-50 с.).
Камера KPC-VSN700PHB, 540ТВЛ, f=3,6мм., 3 кадра в сек.:
dvor.avi (1 MB)-упакованный
dvor2.avi (1 MB)-упакованный
рекламный ролик RF-GSM (сжат до 2 MB)
Возможнось автодозвона или SMS, и отсылка JPG - картинок (текущих или из архива SD карты) по запросу через SMS, или по ДД, алармам и таймеру добавлена в прошивку Picture_GSM (см. ниже Release прошивок).
Release прошивок ASV-RF03-GSM от 27.01.12 (V4.70)
Все прошивки по запросу (желательно указать S/N устройства)
Прошивка "Picture_GSM" ТОЛЬКО для ASV-RF03-GSM (2-а канала) от 27.01.12 (250 KB) и рабочий файл настроек *.rfs для User (2-а канала)
Прошивка "Picture_GSM4" ТОЛЬКО для ASV-RF03-GSM (4-е канала) от 27.01.12 (250 KB) и рабочий файл настроек *.rfs для User (4-е канала)
Прошивка "Counter-GSM" ТОЛЬКО для ASV-RF03-GSM (2-а канала, подсчет пассажиров, "Picture", инструкция) от 18.11.11 (500 KB) preliminary
ASV-RF03-GSM с прошивкой "Counter-GSM" тестируются в ПАТП нескольких городов России, результаты будут выложены на нашем форуме.
Услуга МТС-Поиск поможет определить местоположение авто на карте России, и отследить маршрут, без GPS модуля используя ASV-RF03М-GSM. Описание тарифов за 50 руб. в месяц и дороже.
Техническая поддержка
Предложение для охраны дачи, ГСК и торговых точек. Одно Устройство охраняет 8-мь объектов. Возможно включение/выключение через SMS устройств на охраняемом объекте (свет, обогреватель и пр.).

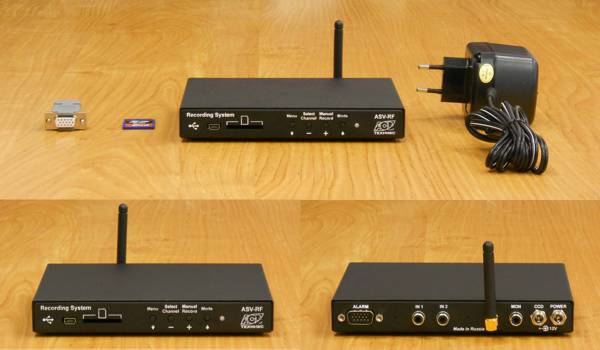

Комплект RF-GSM:
Видеорегистратор ASV-RF03М-GSM
Носитель SD карта - 16GB
Один блок питания
ПО на SD
На разъеме D-SUB (15 пин) входы камер уже распаяны, т.е. для самостоятельной установки Устройства на объект паяльник Вам не потребуется. Длину кабелей для камер и тип камер Вы можете изменить.
Схема работы:
Видеорегистратор на SD записывает две или четыре камеры одновременно. Камеры контролируют территорию 8-ми соседних объектов, каждый из которых подключен на отдельный Alarm-вход Устройства со своим номером телефона и E-mail.
