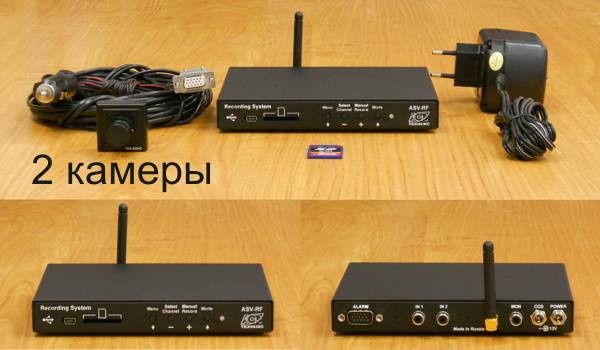

Комплект ASV RF-GSM: ASV-RF03М-GSM, SD на 16GB с ПО,2 цветные видеокамеры KPC-VSN700PHB (CCD Sony 1/3", 540ТВЛ, 0,2лк, f=3,6мм, 90мA, 30х30х28) или VQ293CH-B36 (CCD SHARP 1/3", 480ТВЛ, 0.8лк, f=3,6мм, 100 mA, 29х29х28), 2-а блока питания от 220в. На разъеме D-SUB (15 пин) все необходимые сигналы: вход/выход видео и питание уже распаяны, т.е. для самостоятельной установки устройства на объекте паяльник Вам не потребуется. Длину кабелей для камер и тип камер Вы можете изменить.
ASV-RF03M-GSM - двухканальный цифровой видеорегистратор со сменным flash-носителем (SD или SDHC до 32GB), встроенным USB-портом и GSM-модулем (поддерживается любой GSM оператор). PAL, SECAM, Ч/Б. Скорость записи от 1 кадра в день до 25 к/сек. При записи двух каналов одновременно - 6 к/сек. на канал. Встроенный детектор движения одновременно работает на обоих каналах. Все видеокадры на SD карте сопровождаются информацией: дата, время, причина срабатывания.
Разрешение видеовыхода 720x576. Емкость от 341/512 кадров до 698638/1048576 (цвет/монохром). От двух до восьми Alarm-входов. Автодозвон или SMS по Alarm событиям (8 входов-8 номеров). Отсылка JPG - картинок (текущих или из архива SD карты) по запросу через SMS, или по ДД, алармам (8 номеров-8 E-mail) и таймеру. Программируемый Alarm-выход с ОК. Акустический контроль и подключение внешних устройств через ASV-MR01.
Развитое ПО для просмотра и сохранения данных (в avi и bmp) с flash-носителя ASV-RF03 или непосредственно с камер на HDD. Есть возможность управления видеорегистратором и просмотр камер на мониторе компьютера. В RF03M-GSM имеется разъем для питания камер. Питание: 8 - 15 В (220 mA, в пике до 400 mA).
В комплект поставки входит: ASV RF-GSM (SD вставляется заподлицо с корпусом и с фиксацией), SD на 2GB с ПО, кабель USB AM/AM, БП, ответный разъем D-SUB (15 пин) с которого выведены все сигналы и четыре цветных камеры.
Наличие разъема питания +12 Вольт, отсутствие движущихся частей и жесткие требования к качеству позволяют использовать ASV RF-GSM как автомобильный видеорегистратор.
Он может измерять и записывать скорость автомобиля, километраж и работу поворотников (подключение к лампочкам поворотников). Сигнал снимается со спидометра или непосредственно с электронного датчика скорости (измеряется количество импульсов на метр). Внутри корпуса установлен блок защиты от помех в сети питания автомобиля и имеется выход для питания видеокамер, также защищенный от помех. Для автомобиля рекомендуется использовать камеры с углом обзора 90 градусов (фокус 3,6 мм. для 1/3").
Области применения ASV RF-GSM: в личном автомобиле для постоянной записи, в автобусах и такси для контроля маршрута, салона и подсчета пассажиров (два счетчика), контроль маршрута на дальние расстояния, время в пути и время отдыха (простоя) водителя (запись до нескольких недель), контроль целостности доставки груза, для охраны помещений, как видео-няня и многое другое.
Видеорегистратор поддерживает карты SD и SDHC объемом до 32GB. Скорость записи от 1 кадра в день до 25 к/сек. При записи двух каналов одновременно - 6 к/сек. на канал. Встроенный детектор движения одновременно работает на обоих каналах. Все видеокадры на SD карте сопровождаются информацией: дата, время, километраж, скорость, работа поворотников.
Наличие видеовыхода позволяет просмотреть запись или любой из каналов (даже в момент записи) на обычном телевизоре. Для переноса данных на компьютер используется стандартный ридер (1 GB считывается за 3-4 минуты) или USB-порт (1 GB считывается за 40 минут).
На карту 32GB при скорости записи 6 к/сек. непрерывное время записи составит 18 или 48 часов. Программа расчета времени записи для RF (5 KB) .
В устройстве предусмотрен возврат к заводским установкам - оптимальным для автомобиля. Устройство автоматически определит количество подключенных камер и сделает нужные установки (запись будет производиться по детектору движения, скорость записи 12 к/с., длина клипа 1 мин., минимальное время между клипами ~ 0 сек.).
Использование для записи собственного формата (*.rf), гарантирует целостность записываемого файла и защищает его от подделки. Возможна "горячая" замена карты. При аварийном пропадании питания все отснятые кадры сохраняются, на регистраторах записывающих в формате AVI, MP4, H.264 последний клип (не кадр!) теряется.
Рекомендуется использовать карты SDHC class 4 или 6 от Transcend или Kingston с "родными" ридерами.
В отличие от китайских регистраторов на CMOS камерах вешающихся на зеркало, регистратор ASV RF-GSM+ и камеры, чтобы у пешеходов не возникало искушение разбить Вам стекло, можно установить скрытно. Камеры легко прячутся в мягкую игрушку, регистратор ASV-RF в бардачок. Действует принцип: установил и забыл.
Режимы работы:
Охрана: - запись видеоклипов (одиночных кадров) по любому из датчиков.
Ожидание: - запись видеоклипов (одиночных кадров) только по кнопке.
Просмотр: - работа с записанными видеоклипами (одиночными кадрами).
Работа с меню: - изменение пользовательских настроек и установок: (скорость и длительность записи, задержки до начала записи, между записями и прочее).
Возможности:
- Два или четыре видеовхода (настройки свои для каждого канала)
- Запись всех каналов одновременно
- Скорость записи видеоклипов от 1 кадра в день до 25 к/сек
- Носитель: SD или SDHC до 32GB
- Автодозвон или SMS по ДД, алармам (8 входов-8 номеров) и таймеру
- Отсылка JPG - картинок (текущих или из архива SD карты) по запросу через SMS, или по Детектору Движения, алармам (8 номеров-8 E-mail) и таймеру
- Программируемый Alarm-выход с ОК
- Акустический контроль и подключение внешних устройств через ASV-MR01
- Устройство может работать без камер и SD карты, или активировать работу с ними по Alarm-входам, при этом I среднее 80 mA
- Запись зеркального изображения с камер
- Режим "черного ящика"-через USB блокируются кнопки управления
- Обновление прошивки через USB
- Возврат к заводским установкам и автоматическая настройка
- Запись по встроенному Детектору Движения
- Запись по Alarm-входу (8 входов/1 выход)
- Запись по таймеру
- Запись по кнопке
- Рабочий температурный диапазон: -35...+70°С
- Подсчет пассажиров (2-а счетчика). Требуется прошивка "Counter".
Технические характеристики ASV RF-GSM+:
Питание +8...+15 В (+16...+25 В-заказ)
I max при 12 В 200 мА
I среднее без видео: при 12 В 80 мА
I max: при 12 В (передача GSM) 400 мА
Видеовход Ч/Б, PAL, SECAM, (NTSC-заказ)
Видеовыход PAL, (NTSC-заказ)
Входной сигнал 0.8...1.5 В
Выходной сигнал 1.2 В
Rвх, Rвых 75 Ом
Входы Alarm и скорость
лог. 0 от 0 до 1,5 В
лог. 1 от 2 до 25 В
Зон детектирования, всего 192 (16x12)
Разрешение видеовыхода 720x576 pix
Разрешение записи 340x256 pix
Скорость записи клипа от 1 к. в день до 25 к/сек
Длительность клипа 1...60 сек
Объем кадров до 698638 (цветных);
более миллиона (монохр.)
Рабочие температуры -35...+70°С
Габариты 155x127x22 мм
Гарантия 12 месяцев со дня продажи
